Ящики и щиты серии РУСМ
| Наличие товара | Под заказ |

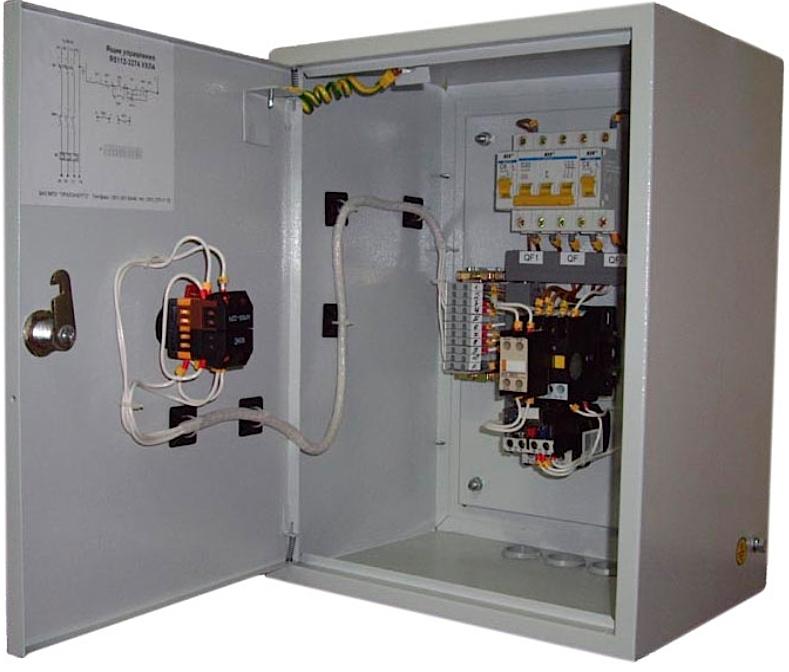

.jpg)

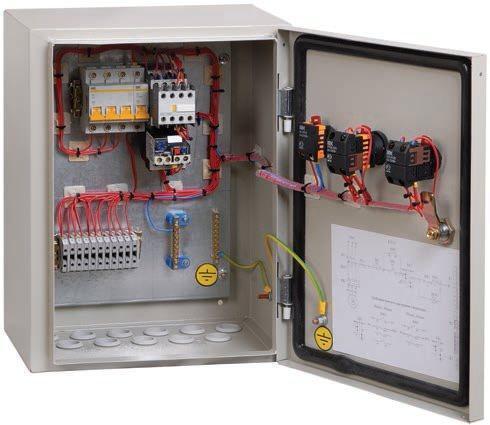

Общие сведения
Предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3. Отличаются от серии Я5000 только увеличенной степенью защиты — IP54. Ящики изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.
Классификация
Классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.
Структура условного обозначения
РУСМ5ХХХ-ХХ7X-XX* УХЛ4:
* — при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно табл. 2.
| РУСМ | ящик, IP54 |
| 5 | класс НКУ по назначению — управление асинхронными двигателями с короткозамкнутым ротором |
| X | группа в данном классе: 1 – управление нереверсивными двигателями 4 – управление реверсивными двигателями |
| X | 1 – автоматический выключатель на каждый фидер, 2 – общий автоматический выключатель на все фидеры, 3 – без автоматического выключателя, 4 – автоматический выключатель на каждый фидер с промежуточным реле, 5 – общий автоматический выключатель на все фидеры с промежуточным реле, 6 – без автоматического выключателя с промежуточным реле; |
| X | 0 – однофидерный, без переключателя на автоматический режим 1 – однофидерный, с переключателем на автоматический режим 2 – однофидерный, без переключателя на автоматический режим, с контактами состояния на автоматическом выключателе 3 – однофидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе 4 – двухфидерный, без переключателя на автоматический режим 5 – двухфидерный, с переключателем на автоматический режим 6 – двухфидерный, без переключателя на автоматический режим, с дополнительными контактами на автоматическом выключателе 7 – двухфидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе 8 – трехфидерный, без переключателя на автоматический режим 9 – трехфидерный, с переключателем на автоматический режим |
| XX | Исполнение по току (таблица 2) |
| 7 | Напряжение силовой цепи 380В |
| X | Напряжение цепи управления: 4 — 220В, 7 — 380В |
| ХХ | при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2 |
| УХЛ4 | климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Таблица 2
| Тип ящика | Типовой индекс | Номинальный ток ящика, А | Диапозон регулирования Iном теплового реле, А |
Рекомендуемая мощность двигателя, кВт |
| РУСМ5000 | 18 | 0.63 | 0.4-0.63 | 0.12 |
| 20 | 1 | 0.63-1 | 0.18, 0.24 | |
| 22 | 1.6 | 1-1.6 | 0.37, 0.55 | |
| 24 | 2,5 | 1.6-2.5 | 0,75 | |
| 26 | 4 | 2.5-4 | 1.1, 1.5 | |
| 28 | 6 | 4-6 | 2.2, 2.5 | |
| 29 | 8 | 5.5-8 | 3 | |
| 30 | 10 | 7-10 | 3.7, 4 | |
| 31 | 13 | 9-13 | 5, 5.5 | |
| 32 | 18 | 12-18 | 6.5, 7.5, 8 | |
| 34 | 25 | 17-25 | 9, 11 | |
| 35 | 32 | 23-32 | 12.5, 15 | |
| 36 | 40 | 32-40 | 18.5 | |
| 37 | 50 | 37-50 | 20, 22 | |
| 38 | 65 | 48-65 | 25, 30 | |
| 39 | 80 | 63-80 | 37, 40 | |
| 40 | 93 | 80-93 | 45 | |
| 41 | 136 | 106-136 | ||
| 42 | 160 | 136-160 |
Схемы электрические

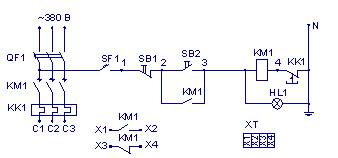

РУСМ5110
Однофидерный, нереверсивный, без переключателя на автоматический режим
РУСМ5111
Однофидерный, нереверсивный, с переключателем на автоматический режим

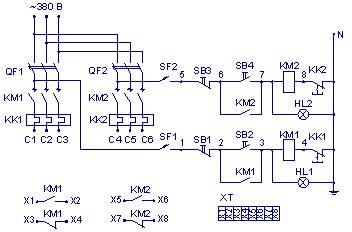

РУСМ5114
Двухфидерный, нереверсивный, без переключателей на автоматический режим

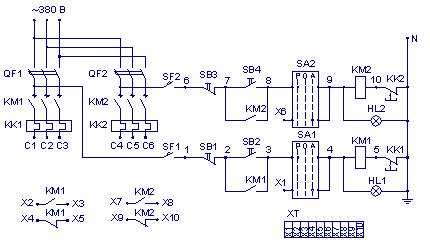

РУСМ5115
Двухфидерный, нереверсивный, с переключателями на автоматический режим
РУСМ5410
Однофидерный, реверсивный, без переключателя на автоматический режим
РУСМ5411
Однофидерный, реверсивный, с переключателем на автоматический режим
Габаритные размеры
|
Тип ящика |
Габариты (ВхШхГ) |
|
РУСМ5110-1874…4074 УХЛ4 |
395х310х220 |
|
РУСМ5110-4174…4274 УХЛ4 |
650х500х220 |
|
РУСМ5111-1874…4074 УХЛ4 |
395х310х220 |
|
РУСМ5111-4174…4274 УХЛ4 |
650х500х220 |
|
РУСМ5114-1874…3474 УХЛ4 |
395х310х220 |
|
РУСМ5114-3574…4074 УХЛ4 |
500х400х220 |
|
РУСМ5114-4174…4274 УХЛ4 |
800х650х250 |
|
РУСМ5115-1874…3474 УХЛ4 |
395х310х220 |
|
РУСМ5115-3574…4074 УХЛ4 |
500х400х220 |
|
РУСМ5115-4174…4274 УХЛ4 |
800х650х250 |
|
РУСМ5410-1874…3474 УХЛ4 |
395х310х220 |
|
РУСМ5410-3574…4074 УХЛ4 |
500х400х220 |
|
РУСМ5410-4174…4274 УХЛ4 |
800х650х250 |
|
РУСМ5411-1874…3474 УХЛ4 |
395х310х220 |
|
РУСМ5411-3574…4074 УХЛ4 |
500х400х220 |
|
РУСМ5411-4174…4274 УХЛ4 |
800х650х250 |
