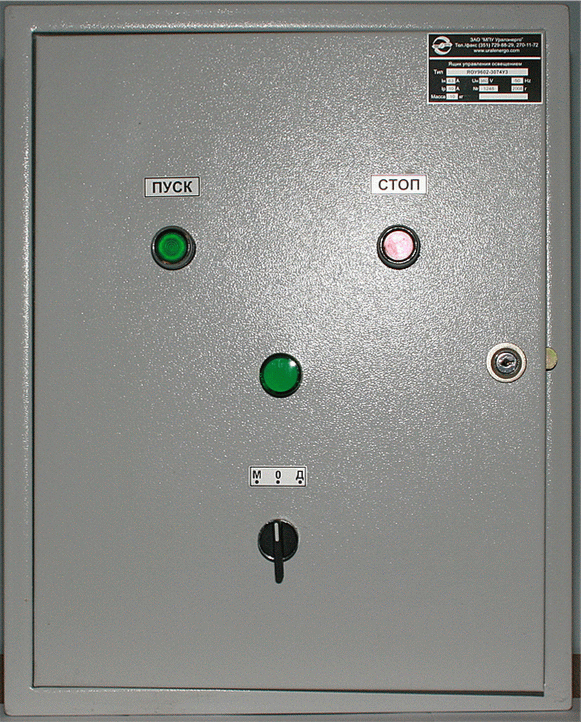

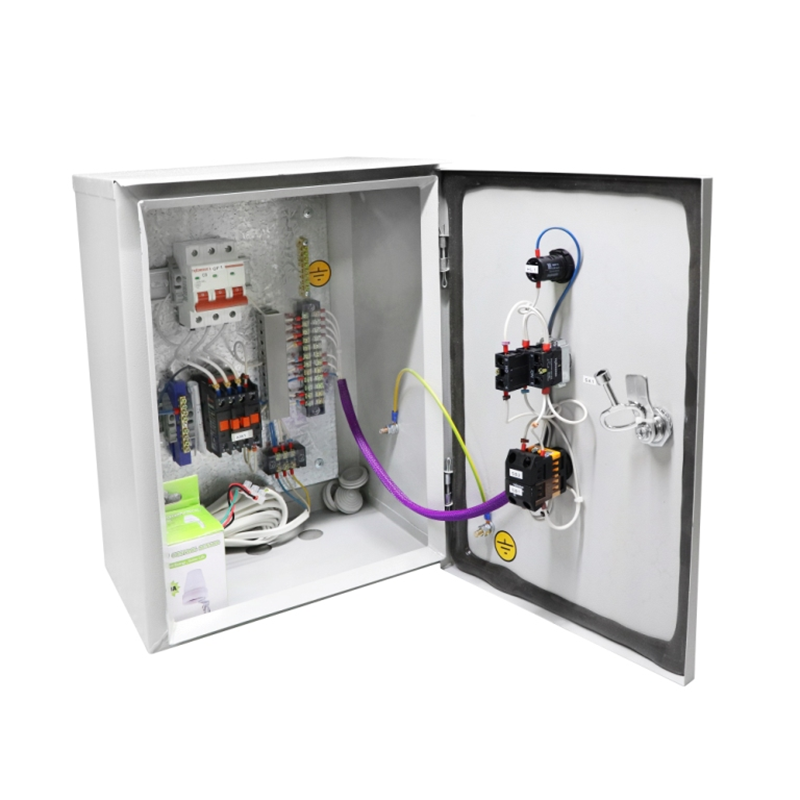

Ящик управления освещением ЯУО9600


Наличие товара Под заказ



Назначение и область применения

Ящики управления освещением предназначены для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.)

Ящики управления освещением могут также применяться в осветительных и облучательных установках сельскохозяйственных производств для организации «светового дня» в птицеводческих и животноводческих помещениях, при искуственном выращивании овощных культур и др.

Ящики управления освещением обеспечивают:

- включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;

- отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым программатором режимов (для ЯУО9601);

- ручное включение и отключение осветительной установки кнопками, установленными на дверях ящика;

- включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергослужб.

Условия эксплуатации

Степень защиты ящика от воздействия окружающей среды IP54. (по ГОСТ 14254).

Высота размещения над уровнем моря до 2000 м, рабочая температура окружающего воздуха для ящиков от -10°С до +40°С. Относительная влажность окружающего воздуха не более 98% при температуре 25°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и пластмассы.

Рабочее положение для ящиков – вертикальное с допустимым отклонением от рабочего положения до 5° в любую сторону, для фотоголовки – на вертикальной плоскости на кронштейне с направлением светочувствительной плоскости фоторезистора на север.

Группа  механического исполнения – М1.

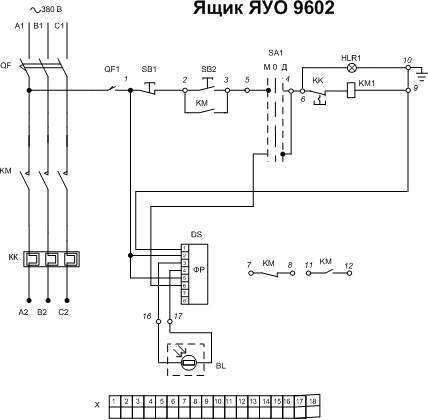

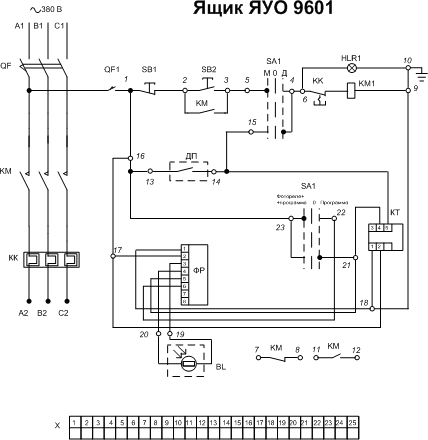

Технические характеристики ящиков управления освещением ЯУО 9601, ЯУО 9602 представлены в таблице.

Тип и исполнение Ном. ток А

Номю ток

автом. выкл. А

Диапозон

теплового реле А

Напряжение

цепи управл. В

Размеры
ЯОУ 9601-3474 25 31.5 18.0-25.0 220 500х500х250
ЯОУ 9601-3574 32 40 27.2-36.8 220 500Х500Х250
ЯОУ 9601-3674 40 50 34.0-40.0 220 500Х500Х250
ЯОУ 9601-3774 50 63 42,5-57,5 220 500Х500Х250
ЯОУ 9601-3874 63 80 68,0-92,0 220 500Х500Х250
ЯОУ 9601-3974 80 100 85.0-100.0 220 750Х500Х250
ЯОУ 9601-4074 100 125 106.0-143.0 220 750Х500Х250
ЯОУ 9601-4174 125 160 136.0-160.0 220 750Х500Х250
ЯОУ 9601-4274 160 200 136.0-160 220 750Х500Х250



Тип и исполнение Ном. ток А

Номю ток

автом. выкл. А

Диапозон

теплового реле А

Напряжение

цепи управл. В

Размеры
ЯОУ 9603-3474 25 31.5 18.0-25.0 220 500х500х250
ЯОУ 9603-3574 32 40 27.2-36.8 220 500Х500Х250
ЯОУ 9603-3674 40 50 34.0-40.0 220 500Х500Х250
ЯОУ 9603-3774 50 63 42,5-57,5 220 500Х500Х250
ЯОУ 9603-3874 63 80 68,0-92,0 220 500Х500Х250
ЯОУ 9603-3974 80 100 85.0-100.0 220 750Х500Х250
ЯОУ 9603-4074 100 125 106.0-143.0 220 750Х500Х250
ЯОУ 9603-4174 125 160 136.0-160.0 220 750Х500Х250
ЯОУ 9603-4274 160 200 136.0-160 220 750Х500Х250
