ВВОНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ВРУ

ВВОНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ВРУ

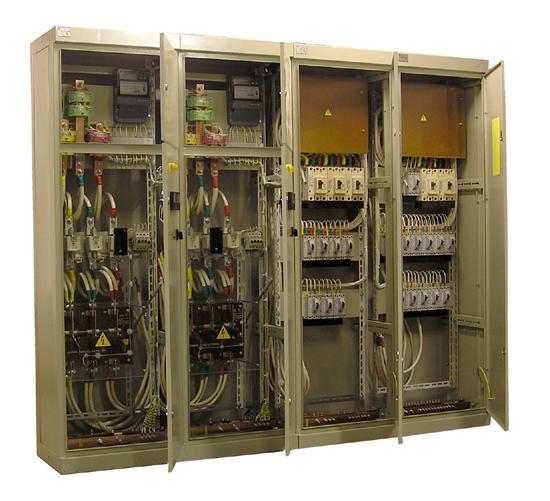

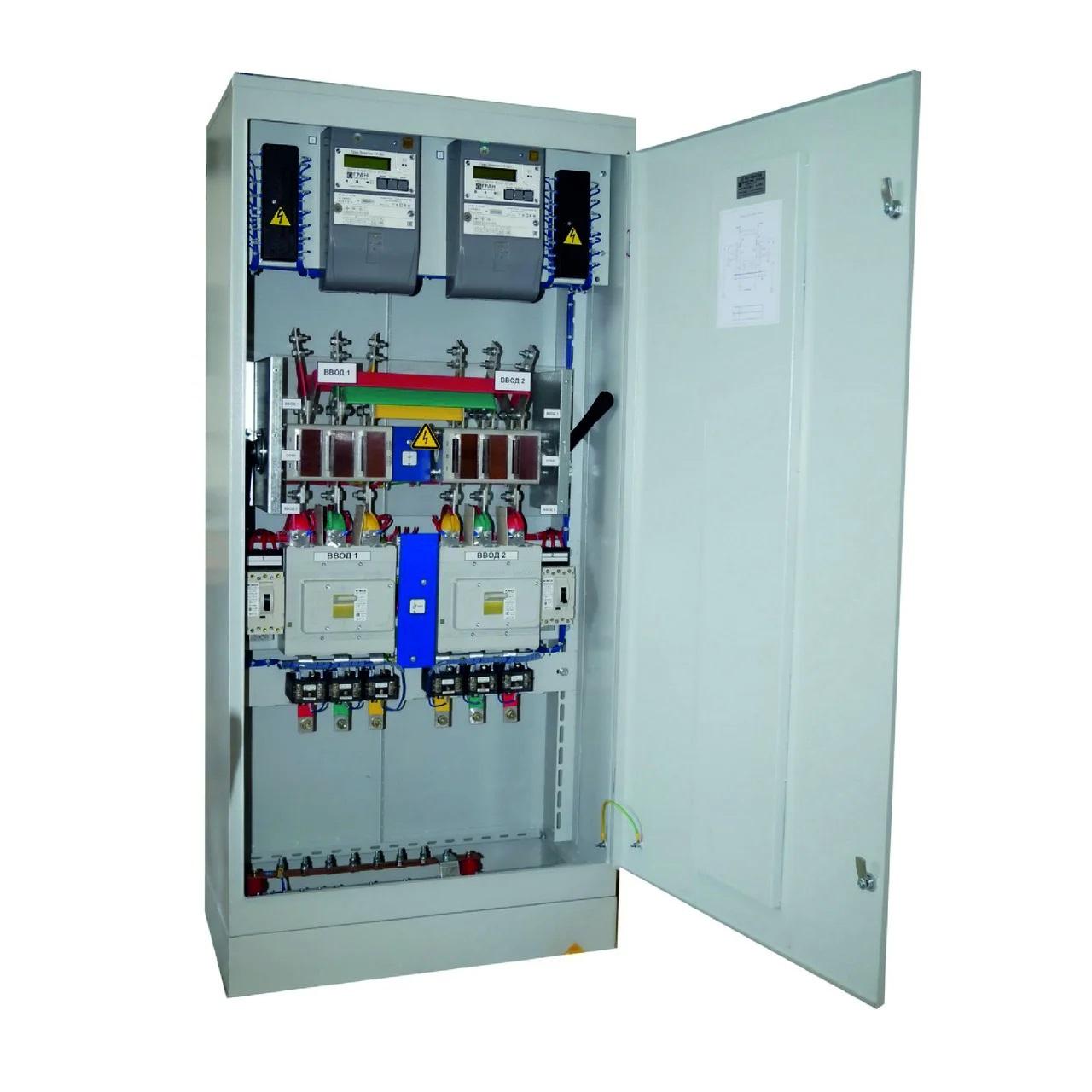

Вводно-распределительные устройства ВРУ-1 предназначены для приема, распределения и учета электроэнергии в сетях 380/220B трехфазного переменного тока частоты 50Гц, а также для защиты линий при перегрузках и коротких замыканиях. Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. Ошиновка ВРУ выдерживает без повреждений ударный ток короткого замыкания 10 кА.
Конструкции ВРУ постоянно модернизируются и совершенствуются. Поэтому некоторые из них могут быть не отражена на страницах сайта. Достаточно часто изготавливаются ВРУ по схемам заказчика. Завод-изготовитель оставляет за собой право на замену комплектующих и изменение конструкции устройств без ухудшения технических характеристик изделия.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ВРУ   1   **    *    *   УХЛ4
  I       I     I     I    I      I — климатическое исполнение и категория размещения по ГОСТ 15150-69
  I       I     I     I    I — наличие дополнительного оборудования
  I       I     I     I — наличие аппаратов на вводе
  I       I     I  — назначение панели
  I       I — номер разработки
  I — вводно-распределительное устройство

Обозначение вводно-распределитедьных устройств серии ВРУ-1

Назначение панели:
11-18 — вводные;
21-29 — вводно-распределительные;
41-50-распределительные.

Наличие аппаратов на вводе:
О — отсутствуют;
1 — переключатель на 250А;
2 — переключатель на 400 А;
5 — выключатель на 250А;
6 — выключатель и предохранители на 250А;
7 — выключатель, предохранители и аппаратура АВР на 100А;
8 — выключатель, предохранители и аппаратура АВР на 250А.

Наличие дополнительного оборудования:
о — отсутствуют;
1 — блок автоматического управления освещения (БАУО) с автоматическими выключателями: ЗОх16А;
2 — блок автоматического управления освещения (БАУО) с автоматическими выключателями: ЗОх16А;
3 — блок автоматического управления освещения (БАУО) с автоматическими выключателями: 14х16А;
4 — БУО с автоматическими выключателями: 14х16А;
5 — БАУО с предохранителями: 8х16А;
6 — БУО с предохранителями: 8х16А.

ВВОДНЫЕ ПАНЕЛИ ТИПОВЫЕ СХЕМЫ

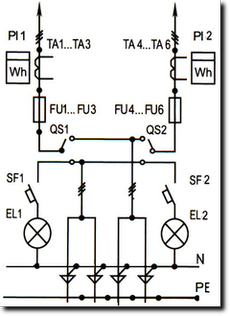

	ВРУ-1-11-10УХЛ4
	Номинальный ток: 2х250 А
FU1-FU6	Предохранители ПН2-250
P11, P12	Счетчики (учет общ.нагр.)
QS1,QS2	Переключатели 250А
SF1, SF2	Автоматические выключатели
EL1, EL2	Лампы накаливания
ТА1-ТА6	Трансформаторы тока 50/5…200/5



	ВРУ-1·17-70УХЛ4 (панель с АВР)
	Номинальный ток: 100(250) А
PI1	Счетчики (учет общ.нагр.)
QS1,QS2	Блок-выключатели 250/100 А
SF1, SF2	Автоматические выключатели
EL1, EL2	Лампы накаливания
КМ1,КМ2	Контакторы
ТА1-ТА6	Трансформаторы тока 5015 .. 200/5



	ВРУ-1-13-20УХЛ4
	Номинальный ток: 2х400 А
FU1-FU6	Предохранители ПН2-400
PI1, PI2	Счетчики (учет общ.нагр.)
QS1, QS2	Переключатели 400А
SF1, SF2	Автоматические выключатели
EL1, EL2	Лампы накаливания
ТА1-ТА6	Трансформаторы тока 50/5 … 200/5



РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ ТИПОВЫЕ СХЕМЫ

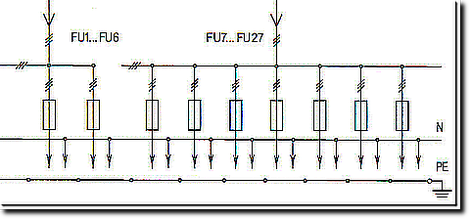

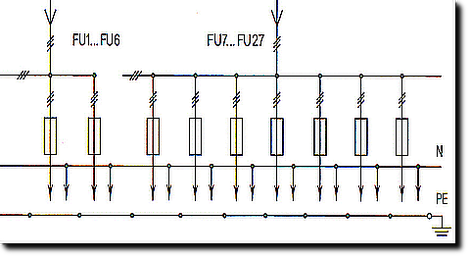

ВРУ-1-41-00УХЛ4; ВРУ-1-42-01УХЛ4; ВРУ-1-42-02УХЛ4

ВРУ-1-42-01УХЛ4 — автоматический блок упр.освещением (схема 1)
ВРУ-1-42-02УХЛ4 — неавтоматический блок упр.освещением (схема 2)
FU1-FU6 Предохранители ПН2-100
FU7-FU27 Предохранители ПН2-100

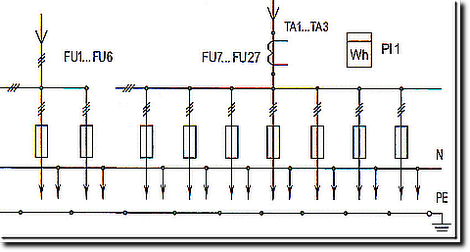

ВРУ-1-43-00УХЛ4

FU1-FU6 Предохранители ПН2-1 00
FU7-FU27 Предохранители ПН2-1 00
PI1 Счетчик (учет абон. нагр.)
ТА1-ТА3 Трансформаторы тока 100/5 .. 300/5

ВРУ-1-44-00УХЛ4; ВРУ-1-45-01УХЛ4; ВРУ-1-45-02УХЛ4

ВРУ-1-45-01УХЛ4 — автоматический блок упр.освещением (схема 1)
ВРУ-1-45-02УХЛ4 — неавтоматический блок упр.освещением (схема 2)
FU1-FU6 Предохранители ПН2-250
FU7-FU27 Предохранители ПН2-10

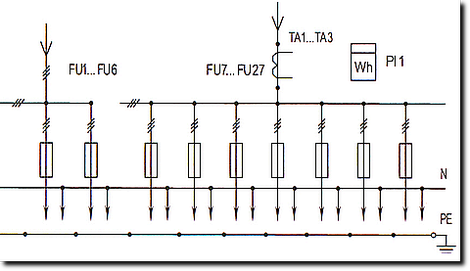

ВРУ-1-46-00УХЛ4

FU1-FU6 Предохранители ПН2-250
FU7-FU27 Предохранители ПН2-100
PI1 Счетчик (учет абон. нагр.)
ТА1-ТА3 Трансформаторы тока 100/5. .300/5

ВРУ-1-47-00УХЛ4; ВРУ-1-48-0ЗУХЛ4; ВРУ-1-48-04УХЛ4

ВРУ-1-48-03УХЛ4-автоматический блок упр.освещением (схема 3)
ВРУ-1-48-04УХЛ4-неавтоматический блок упр.освещением (схема 4)
FU1-FU6 Предохранители ПН2-100
FU7-FU27 Предохранители ПН2-100

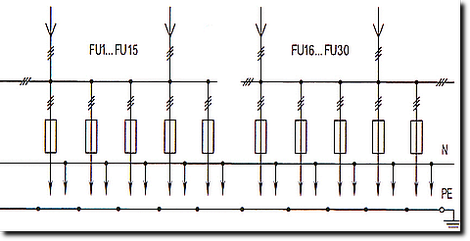

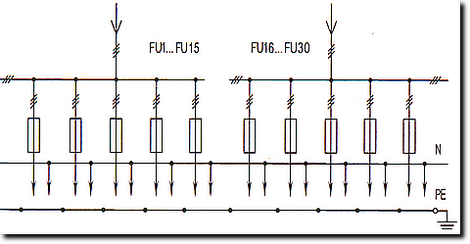

ВРУ-1-49-0ЗУХЛ4; ВРУ-1-49-0ЗУХЛ4; ВРУ-1-49-04УХЛ4

РУ-1-49-00УХЛ4-автоматический блок упр.освещением (схема 3)
ВРУ-1-49-04УХЛ4-неавтоматический блок упр.освещением (схема 4)
FU1-FU15 Предохранители ПН2-60
FU16-FU30 Предохранители ПН2-60

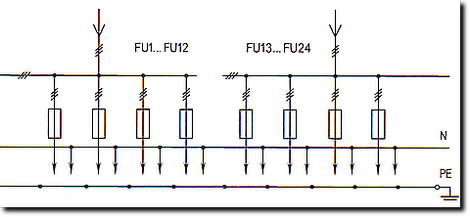

ВРУ-1-50-00УХЛ4; ВРУ-1-50-01УХЛ4; ВРУ-1-50-02УХЛ4

ВРУ-1-50-01УХЛ4-автоматический блок упр.освещением (схема 1)
ВРУ-1-50-02УХЛ4-неавтоматический блок упр.освещением (схема 2)
FU1-FU12 Предохранители ПН2-250
FU13-FU24 Предохранители ПН2-250

ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ. ТИПОВЫЕ СХЕМЫ

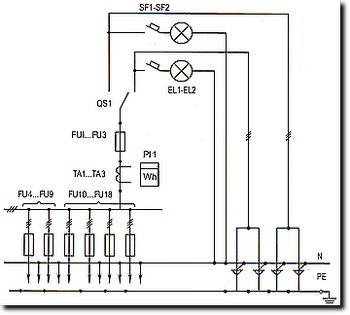

ВРУ-1-21-10УХЛ4

FU1-FU3 Предохранители ПН2-250
FU4-FU9 Предохранители ПН2-60
FU10-FU18 Предохранители ПН2-100
PI1 Счетчик (учет общих нагрузок)
QS1 Предохранители 250А
SF1, SF2 Автоматические выключатели
EL1, EL2 Лампы накаливания
ТА1-ТА3 Трансформаторы тока 100/5 … 300/5

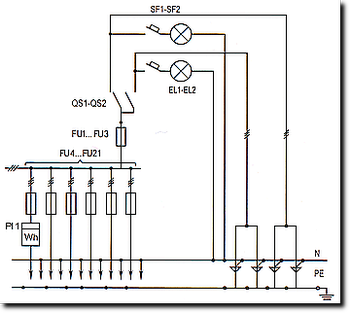

ВРУ-1-22-5ЗУХЛ4; ВРУ-1-22-54УХЛ4; ВРУ-1-22-55УХЛ4; ВРУ-1-22-56УХЛ4

ВРУ-1-22-5ЗУХЛ4-автоматический блок упр. освещением с авт. выкл. (схема 5)
ВРУ-1-22-54УХЛ4-неавтоматический блок упр. освещением с авт. выкл. (схема 6)
ВРУ-1-22-55УХЛ4-автоматический блок упр. освещением с предохр. (схема 7)
BPY-1-22-5БУХЛ4-неавтоматический блок упр. освещением с предохр. (схема 8)
FU1-FU3 Предохранители ПН2-250
FU4-FU21 Предохранители ПН2-100
PI1 Счетчик (учет домоупр. нагрузок)
QS1, QS2 Блок — выключатели
SF1, SF2 Автоматические выключатели
EL1, EL2 Лампы накаливания

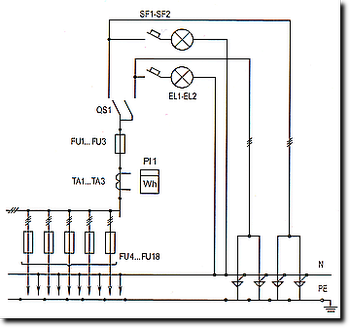

ВРУ-1-23-5ЗУХЛ4; ВРУ-1-23-54УХЛ4; ВРУ-1-23-55УХЛ4; ВРУ-1-23-56УХЛ4

ВРУ-1-2З-5ЗУХЛ4-автоматический блок упр. освещением с авт. выкл. (схема 5)
ВРУ-1-2З-54УХЛ4-неавтоматический блок упр. освещением с авт. выкл. (схема 6)
ВРУ-1-2З-55УХЛ4-автоматический блок упр. освещением с предохр. (схема 7)
BPY-1-2З-56УХЛ4-неавтоматический блок упр. освещением с предохр. (схема 8)
FU1-FU3 Предохранители ПН2-250
FU4-FU18 Предохранители ПН2-100
PI1 Счетчик (учет домоупр. нагрузок)
QS1, QS2 Блок — выключатели
SF1, SF2 Автоматические выключатели
EL1, EL2 Лампы накаливания
ТА1-ТА3 Трансформаторы тока 30/5 … 200/5

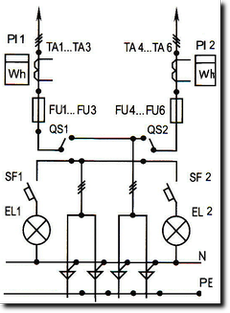

ВРУ-1-29-6ЗУХЛ4; ВРУ-1-29-64УХЛ4; ВРУ-1-29-65УХЛ4; ВРУ-1-29-66УХЛ4

ВРУ-1-29-6ЗУХЛ4-автоматический блок упр. освещением с авт. выкл. (схема 5)
ВРУ-1-29-64УХЛ4-неавтоматический блок упр. освещением с авт. выкл. (схема 6)
ВРУ-1-29-65УХЛ4-автоматический блок упр. освещением с предохр. (схема 7)
ВРУ-1-29-66УХЛ4-неавтоматический блок упр. освещением с предохр. (схема 8)
FU1-FU3 Предохранители ПН2-100
FU4-FU15 Предохранители ПН2-60
PI1 Счетчик (учет домоупр. нагрузок)
PI2 Счетчик (учет домоупр. нагрузок)
QS1 Блок — выключатель
SF1 Автоматический выключатель
EL1 Лампа накаливания
ТА1-ТА3 Трансформаторы тока 30/5 .. 100/5
ТА4-ТА6 Трансформаторы тока 30/5 .. 100/5
