Щитки осветительные ОЩ, ОЩВ, УОЩВ


Наличие товара Под заказ

      Осветительные щиты ОЩВ и ОЩ выполняют функции перераспределения и приема электроэнергии в 3-фазных сетях с переменным током частотой 220-380 В и частотой 50 Гц. В электрических сетях, оснащенных осветительными щитами, обязательно должны присутствовать глухо заземлённые нейтрали, а также их отходящие линии должны быть надежно защищены от коротких замыканий и перегрузок.

Описание

      Щиты ОЩВ и ОЩ позволяют производить оперативные отключения и включений подачи питания на электрические цепи. Осветительные щиты могут устанавливаться стационарно в административно-бытовых и промышленных помещениях.

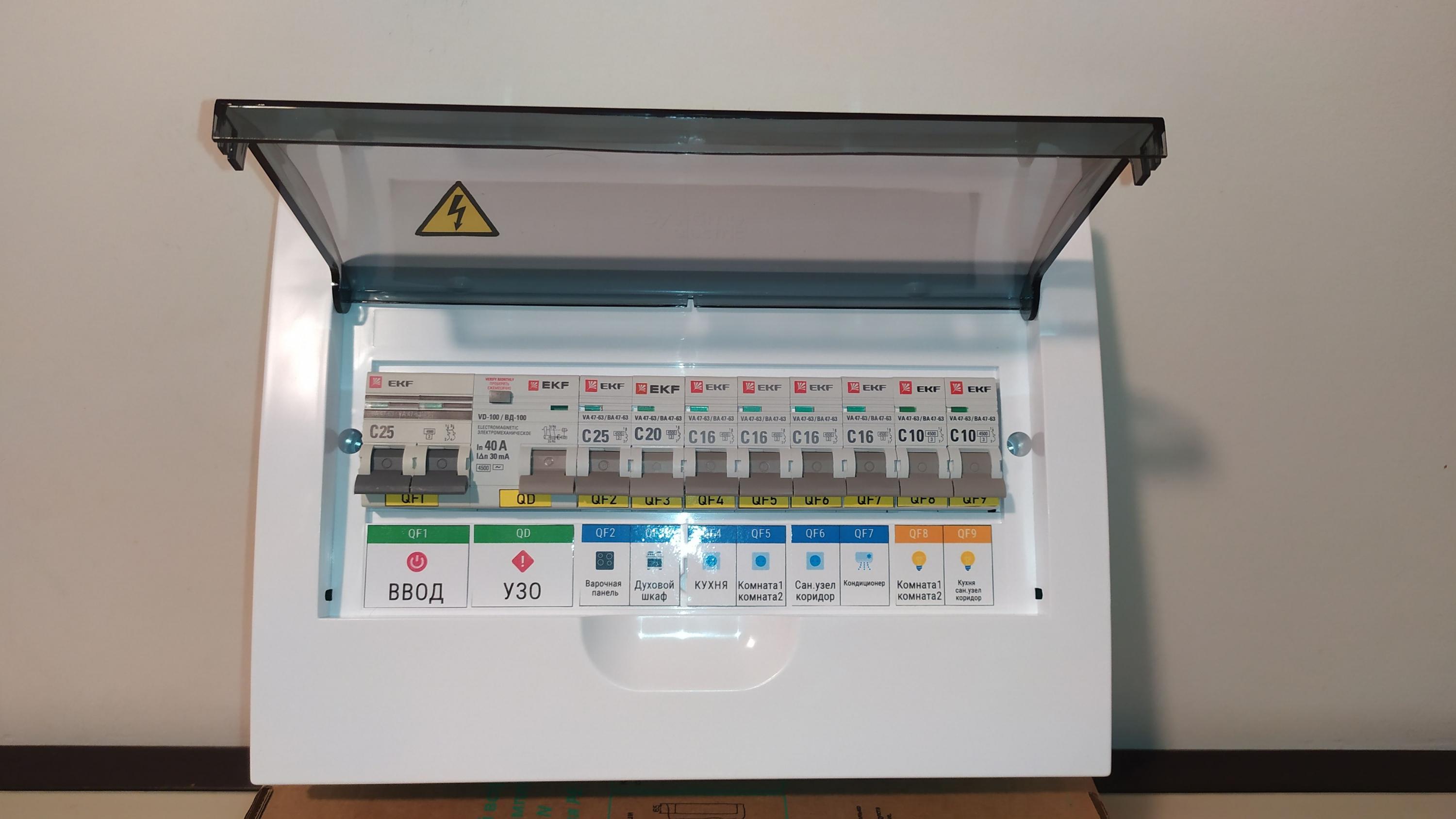

       Корпус осветительных щитков представляет собой металлические боксы, покрытые порошковой краской. Такие боксы обеспечивают степень защиты IP31. В комплект со щитками входят DIN-рейки, на которых устанавливается все оборудование, и шины PE и N. Кроме того, ОЩВ и ОЩ комплектуются сальниками ввода-вывода. Также осветительные щитки могут быть изготовлены в пластмассовых боксах.

       ОЩВ и ОЩ осуществляют защиту однофазных электрических сетей от коротких замыканий и перегрузок с помощью однополюсных автоматических выключателей. Для всех автоматических выключателей характерен номинальный ток расцепителей – от 16 до 25 А.

        Осветительные щитки оснащаются различными зажимами или пакетными автоматическими выключателями в месте ввода кабеля. Ввод и вывод кабелей в ОЩВ и ОЩ осуществляется, как через нижнюю, так и через верхнюю съемные крышки. К одному вводному зажиму может быть присоединено до 2-х проводов с сечением жил 50 мм2.

       Количество фидерных выключателей, входящих в состав осветительных щитов, может варьироваться от 6 до 12. Производятся, как навесные щиты, так и щиты, которые могут быть утоплены в стену. Щиты ОЩВ и ОЩ изготавливаются соответственно требованиям ТУ 3434-014-02917889-2005, ГОСТ 15543.1 и ГОСТ 15150.

       Осветительные щитки не должны устанавливаться в помещениях, располагающихся на высоте свыше 2000м над уровнем моря. ОЩВ и ОЩ исправно функционируют в комнатах с температурой от +1оС до +40оС и влажность воздуха не выше 80%. Щиты устанавливаются строго в вертикальном положении, допустимо небольшое отклонение в 5о в любую сторону.

Характеристики

УОЩВУ — устанавливается в нише
ОЩ — осветительный щиток
В – наличие вводного выключателя
-ХХ-Количество отходящих линий:
3, 6, 9, 12
УХЛ4Вид климатического исполнения и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89   Условия эксплуатации.
— Температура окружающего воздуха от +1 до+40 С
— Высота над уровнем моря не более 2000м
— Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию
 - Степень защиты IP30,P54 по ГОСТ 14254-96
Комплектность поставки.
В комплект поставки входит:
— Щиток освещения в соответствии с заказом
— Ключи от дверей
— Паспорт на готовое изделие
— Схема электрическая (по просьбе заказчика)
— Сертификаты на комплектующие (по просьбе заказчика)

Типоисполнения щитков ОП, ОЩ, ОЩВ, УОЩВ

Типоисполнение

Количество автоматических выключателей на отходящих линиях

Аппараты на вводе



ОЩ-6

6

Зажимы

ОЩ-9

9

Зажимы

ОЩ-12

12

Зажимы

ОП-3

3

Зажимы

ОП-6

6

Зажимы

ОП-9

9

Зажимы

ОП-12

12

Зажимы

ОЩВ-6

6

Автоматический выключатель

ОЩВ-9

9

Автоматический выключатель

ОЩВ-12

12

Автоматический выключатель

УОЩВ-6

6

Автоматический выключатель

УОЩВ-9

9

Автоматический выключатель

УОЩВ-12

12

Автоматический выключатель
