ПУНКТЫ РАСПРЕДЕЛИТЕЛЬНЫЕ ПР


Наличие товара Под заказ

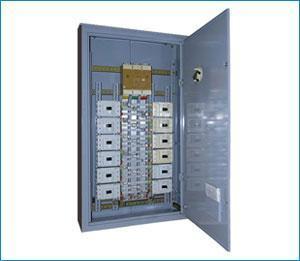

Шкафы распределительные серии ПР-11 предназначены для распределения электроэнергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях а также для нечастых (до трех включений в час) оперативных коммутаций электрических цепей и прямых пусков асинхронных двигателей.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ПР    11    *    ***    **    **
|         I      I      I      I      I  климатическое исполнение и
|         I      I      I      I      I  ркатегория размещения по ГОСТ 15150-69
|         I      I      I      I  степень защиты по ГОСТ 14255-96:
I         I      I      I      I  21 — IP21
|
         I      I      I      I  54 -IP54
I         I      I      I  номер схемы
I         I      I  вид установки:
I         I      I  1 — утопленное
|
         I      I  3 — навесное
I         I      I  7 — напольноеСвойства ячейки
I         I  номер серии
|  пункт распределительный

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РАСПРЕДЕЛИТЕЛЬНЫХ ПУНКТОВ ПР-11

Тип

Наличие вводного

выключателя

Количество автоматических

выключателей

Габариты (мм)

HxLxB

однополюс. трехполюс.
ПР 11-1085-21 У3 - 6 8 800Х750Х200
ПР 11-3085-21 У1
ПР 11-3085-54 У1
ПР 11-1086-21 У3 + 6 8 1200x750x200
ПР 11-3086-21 У3
ПР 11-3086-54 У1
ПР 11-1087-21 У3 - 18 - 600x750x200
ПР 11-3087-21 У3
ПР 11-3087-54 У1
ПР 11-1088-21 У3 + 18 - 1000x750x200
ПР 11-3088-21 У3
ПР 11-3088-54 У1
ПР 11-1089-21 У3 - - 6 600x750x200
ПР 11-3089-21 У3
ПР 11-3089-54 У1
ПР 11-1090-21 У3 + - 6 1000x750x200
ПР 11-3090-21 У3
ПР 11-3090-21 У3
ПР 11-1091-21 У3 - 12 2 600x750x200
ПР 11-3091-21 У3
ПР 11-3091-54 У1
ПР 11-1092-21 У3 + 12 2 1000x750x200
ПР 11-3092-21 У3
ПР 11-3092-54 У1
ПР 11-1093-21 У3 - 6 4 600x750x200
ПР 11-3093-21 У3
ПР 11-3093-54 У1
ПР 11-1094-21 У3 + 6 4 1000x750x200
ПР 11-3094-21 У3
ПР 11-3094-54 У1
ПР 11-1095-21 У3 - 24 - 800x750x200
ПР 11-3095-21 У3
ПР 11-3095-54 У1
ПР 11-1096-21 У3 + 24 - 1200x750x200
ПР 11-3096-21 У3
ПР 11-3096-54 У1
ПР 11-1097-21 У3 - - 8 800x750x200
ПР 11-3097-21 У3
ПР 11-3097-54 У1
ПР 11-1098-21 У3 + - 8 200x750x200
ПР 11-3098-21 У3
ПР 11-3098-54 У1
ПР 11-1099-21 У3 - 18 2 800x750x200
ПР 11-3099-21 У3
ПР 11-3099-54 У1
ПР 11-1100-21 У3 + 18 2 1200x750x200
ПР 11-3100-21 У3
ПР 11-3100-54 У1
ПР 11-1101-21 У3 - 12 4 800x750x200
ПР 11-3101-21 У3
ПР 11-3101-54 У1
ПР 11-1102-21 У3 + 12 4 1200x750x200
ПР 11-3102-21 У3
ПР 11-3102-54 У1
ПР 11-1103-21 У3 - 6 6 800x750x200
ПР 11-3103-21 У3
ПР 11-3103-54 У1
ПР 11-1104-21 У3 + 6 6 1200x750x200
ПР 11-3104-21 У3
ПР 11-3104-54 У3
ПР 11-1105-21 У3 - 30 - 800x750x200
ПР 11-3105-21 У3
ПР 11-3105-54 У1
ПР 11-1106-21 У3 + 30 - 1200x750x200
ПР 11-3106-21 У3
ПР 11-3106-54 У1
ПР 11-1107-21 У3 - - 10 800х750х200
ПР 11-3107-21 У3
ПР 11-3107-54 У1
ПР 11-7107-21 У3
ПР 11-7107-54 У1
ПР 11-1108-21 У3 + - 10 1200х750х200
ПР 11-3108-21 У3
ПР 11-3108-54 У1
ПР 11-7108-21 У3
ПР 11-7108-54 У1
ПР 11-1109-21 У3 - 24 2 800х750х200
ПР 11-3109-21 У3
ПР 11-3109-54 У1
ПР 11-1110-21 У3 + 24 2 1200х750х200
ПР 11-3110-21 У3
ПР 11-3110-54 У1
ПР 11-1111-21 У3 - 18 4 800х750х200
ПР 11-3111-21 У3
ПР 11-3111-54 У1
ПР 11-1112-21 У3 + 18 4 1200х750х200
ПР 11-3112-21 У3
ПР 11-3112-54 У3
ПР 11-1113-21 У3 - 12 6 800х750х200
ПР 11-3113-21 У3
ПР 11-3113-54 У1
ПР 11-1114-21 У3 + 12 6 1200х750х200
ПР 11-3114-21 У3
ПР 11-3114-54 У1
