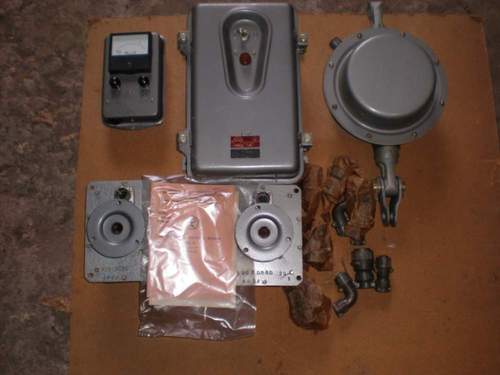

ОТДЕЛЬНЫЕ УЗЛЫ И ЗАПЧАСТИ К ОГРАНИЧИТЕЛЯМ ГРУЗОПОДЪЕМНОСТИ

Панель сигнализации ограничителя ОГБ-3.

Панель сигнализации является индикаторным прибором. Позволяет наблюдать: а) Степень загрузки крана (стрелочный прибор Мопр); б) Длину стрелы (стрелочный прибор Lм); в) Состояние исполнительного реле ограничителя грузоподъёмности ОГБ-3: Красная лампа — запрет работы; Зелёная лампа — разрешение работы.

Блок управления (БУ) ограничителей грузоподъёмности ОГК; ОНК-М; ОГБ-2; ОГБ-3.

Блок управления служит для сравнения сигналов датчиков, настройки, переключения характеристик при изменении режима работы крана и подачи исполнительным устройствам крана сигнала разрешения работы или запрет опасных движений.

Датчик длины стрелы (ДД-ОГБ-3); Датчик вылета стрелы (ДВ-ОГБ-3); Датчик угла (ДУГ-ОГБ-2).

Датчик длины (ДД) ограничителя ОГБ-3 предназначен для контроля за длиной стрелы и выдачи соответствующего сигнала. Датчик вылета (ДВ) ограничителя ОГБ-3 предназначен для контроля за вылетом стрелы и выдачи соответствующего сигнала. Датчик угла (ДУГ) ограничителя ОГБ-2 предназначен для контроля за вылетом стрелы и выдачи соответствующего сигнала.

Датчик угла (ДУГ) ограничителей грузоподъёмности ОНК-М, ОГК.

Датчик угла предназначен для контроля за углом подъёма стрелы и задаёт величину сигнала, пропорциональную предельно допустимому грузу для каждого вылета стрелы крана.

Панель сигнализации (ПС) ограничителей грузоподъёмности ОГК; ОНК-М; ОГБ-2.

Индицирует степень загрузки крана в % (стрелочный прибор Мопр) и разрешение (зелёная лампа) или запрет (красная лампа) работы крана.

Датчик усилия (ДУС) ограничителей грузоподъёмности ОГК; ОНК-М; ОГБ-2 и ОГБ-3.

Датчик усилия предназначен для измерения усилия и подачи соответствующего сигнала на вход сравнивающего устройства блока управления.
